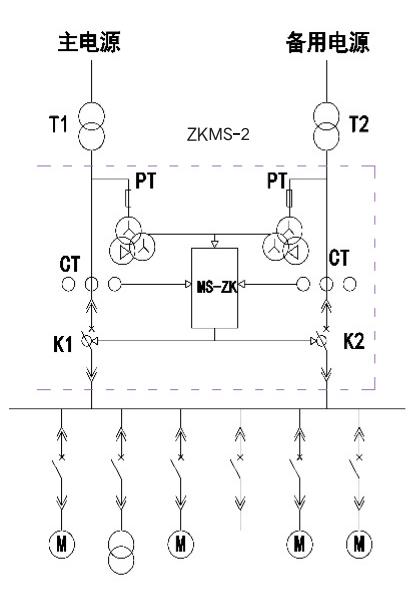

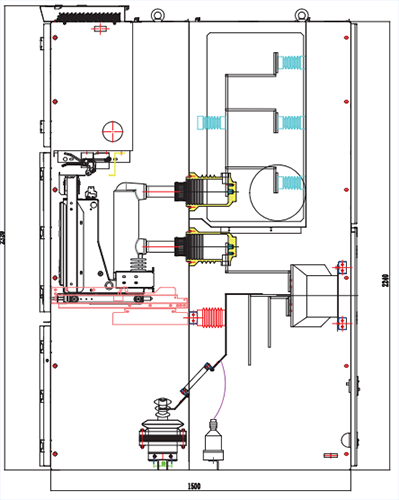

说明：
  1、快速真空断路器
  2、双电源快速切换控制器
  3、电流互感器
  4、电压互感器
  5、过电压保护器
  ♦ 电流互感器/电压互感器
  为双电源快速切换控制器提供二次保护电流和主备用电源的电压信号，作为装置采集判断信号。
  ♦ 双电源快速切换控制器
  双电源快速切换控制器是双电源快速切换装置的控制核心，实时监测母线的主、备用电源电压及回路工作电流；在电源回路发生故障时，控制故障电源回路进线断路器快速分闸，合上备用电源断路器，实时监测外部输入的数字信号，实时显示快速断路器、分合闸储能等工作状态。
  ♦ 快速真空断路器
  快速真空断路器是整套双电源快速切换装置的核心执行部件，具有其独特的涡流驱动机构技术，可以在接到控制器发出的动作命令后，5ms之内完成分闸动作，实现敏感性无扰动平稳地快速切换，具有高速分断短路电流和额定负荷电流的能力。
  ♦ 过电压保护器
  将相对地和相与相之间的各种过电压限制在设备绝缘允许的较低的水平。
