监测装置通过同轴电缆接收超高频传感器所采集的局部放电信号。并对该信号滤波、检波、 脉冲提取、数字滤波、 局放特征量计算等数字化处理 ，并进行局放判断、数据存储、数据上送等功能。

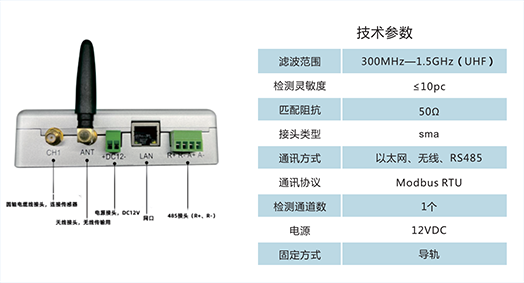

  采用嵌入式高速处理器、CPLD和射频芯片 ，保证了高速采集局放信号和信号处理。局放采集器与主机采用多种通信方式 ，分别有无线传输、 RS485传输和网线传输。
  局放采集器安装在开关机仪表室 ，安装方式有三种 ：磁吸附安装、导轨固定安装和螺丝固定安装。


  超高频用于接收柜体内部由局部放电所激发的超高频电磁波信号。
  其适于开关柜出厂前集成安装或对已投用的高压开关柜进行停电安装。传感器可直接依靠磁吸安装在开关柜电缆室内壁上，安装过程简单快捷。
  供电方式：无源，不需要供电。

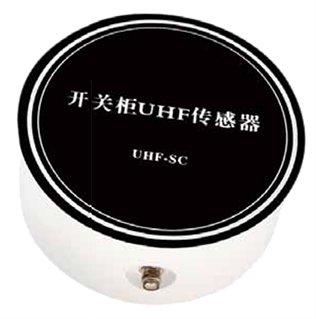

  局放传感器如下图：

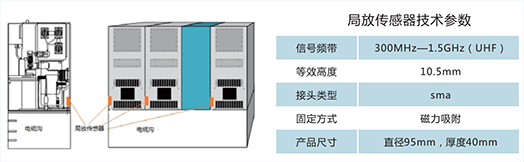

  局放传感器安装位置如下图 :

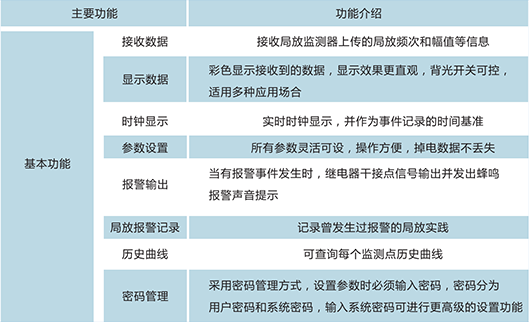

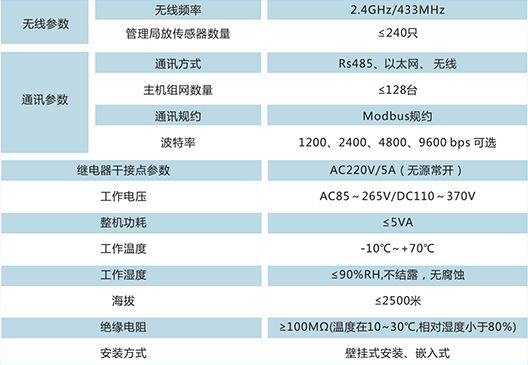

  触摸式局放监测主机是一款集局放监测器工作状态的监测、现场局放显示，报警提示和输出，事件记录及数据记录于一体的现场局放监测仪，并可修改现场无线局放监测器的地址等参数。

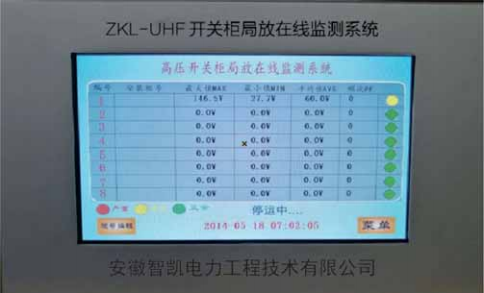

  局放监测主机安装在开关柜房间内，采用壁挂式安装。局放监测主机如下图：



监测主机软件功能：
  a. 实时数据查看
  用图表的形式显示实时数据，放电量放电频次。
  b. 历史查询功能用图表的形式显示实时数据，放电量放电频次。
  c. 实时报警功能如果发现报警信号，在软件的右下角显示实时报警信息，并且可在历史查询中查询。
  d. 趋势查询功能
  用图表的形式显示最大放电量的趋势，平均放电量的趋势，放电次数的趋势，报警事件趋势。
  e. 数据删除功能
  删除用户指定的数据 。Data文件夹下以日期为目录的文件夹中保存的就是每一次采集的数据包，用户可自行删除无用的数据。
  f. 数据管理功能
  备份、恢复数据文件。
  g. 参数设置功能
  在软件中有设置参数的界面，可以设置采集通道的采样阀值，最小脉宽，最大脉宽 。 报警的平均放电量，最大放电量，放电次数等参数。
  h. 报警判断功能
  判断局部放电信号或者疑似局部放电的信号，并给出置信度。
